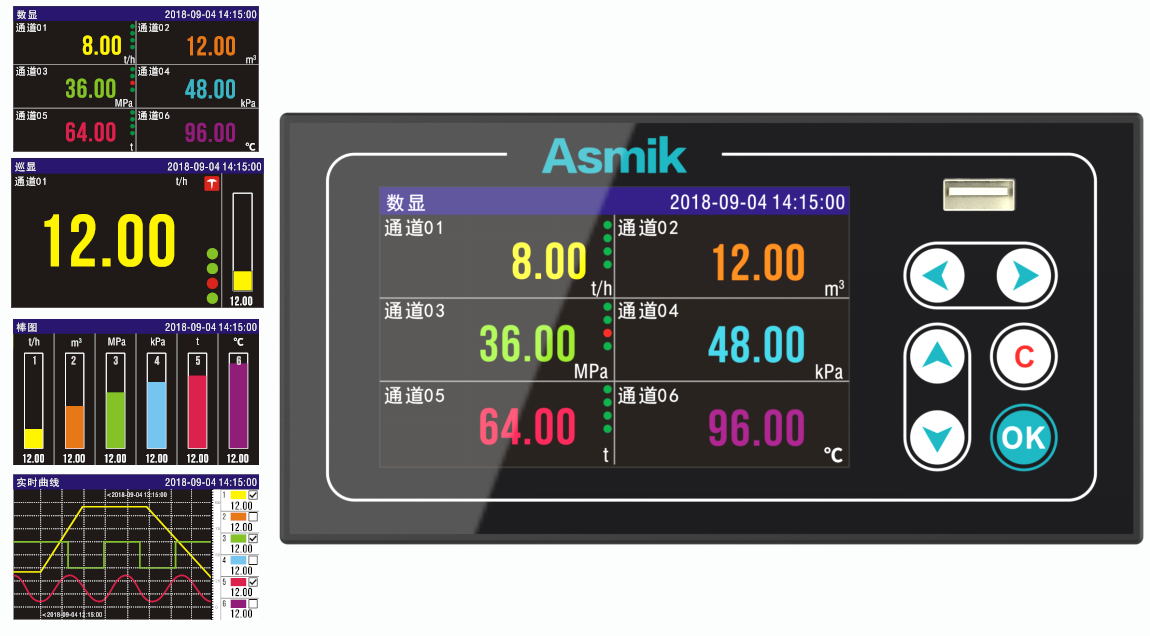

本產品為工業無紙記錄儀，6 通道萬能輸入，160*80 面板尺寸。可輸入電流、電壓、熱電偶、熱電阻和頻率等工業信號，以數值、棒圖和曲線形式實時顯示數據，定時將數據存儲于儀表內部電子存儲器，可通過USB 設備快速轉存歷史數據。

　　1、 6 路萬能信號輸入，6 路繼電器輸出

　　2、 2 路電流變送輸出，2 路直流 24V 配電

　　3、 高清彩色液晶屏，4 英寸 800*480 點陣

　　4、 128Mb 內存，90 萬條歷史記錄

　　5、 256 條報警、掉電、操作日志

　　6、 高速 USB 接口，兼容大容量?jī)?yōu)盤

　　7、 內置中英雙語，自由切換

　　8、 支持中文位號組態

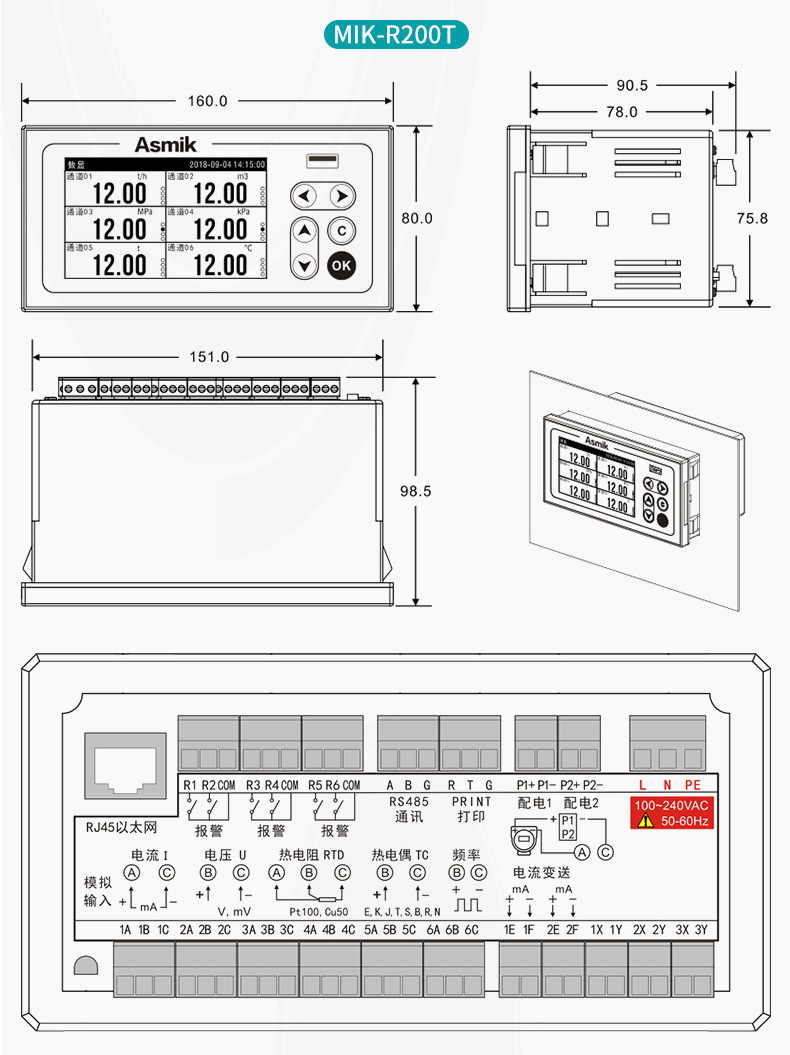

　　儀表尺寸 ：面板 160*80mm，開孔 152*76mm

　　儀表重量 ：450 克

　　安裝方式 ：盤裝，室內，面板 IP40 防護等級

　　測量通道 ：6 路萬能模擬輸入(頻率信號使用專用板)

　　測量精度 ：0.2%F.S.

　　采樣周期 ：1 秒

　　信號類型 ：電流、電壓、熱電阻、電熱偶、頻率(定制)等

　　24VDC配電 ：2 路 24VDC±10% 每路 30mA

　　報警繼電器 ：6 路常開繼電器，250VAC 3A，30VDC 3A(阻性負載)

　　變送輸出 ：2 路 4-20mA 變送輸出，負載≤750Ω

　　供電電源 ：交流 100-240VAC 50Hz/直流 24VDC±10%

　　預熱時間 ：接通電源后 30 分鐘

　　工作環境 ：溫度：-10~60℃ 濕度：0~85%RH(不結露)

　　顯示屏 ：4 英寸彩色液晶屏，800*480 分辨率

　　數據內存 ：128Mb，90 萬條記錄

　　記錄間隔 ：1 秒、2 秒、5 秒、10 秒、15 秒、30 秒、1 分、2 分、5 分、10 分、30 分、1 小時

　　其它記錄 ：報警記錄 256 條 掉電記錄 256 條 操作日志 256 條

　　RS485 ：1 路，標準 ModbusRTU 協議

　　打印 ：1 路，微型打印機，3.3V TTL 電平接口

　　USB ：USB2.0，支持大容量?jī)?yōu)盤

　　以太網 ：RJ45
