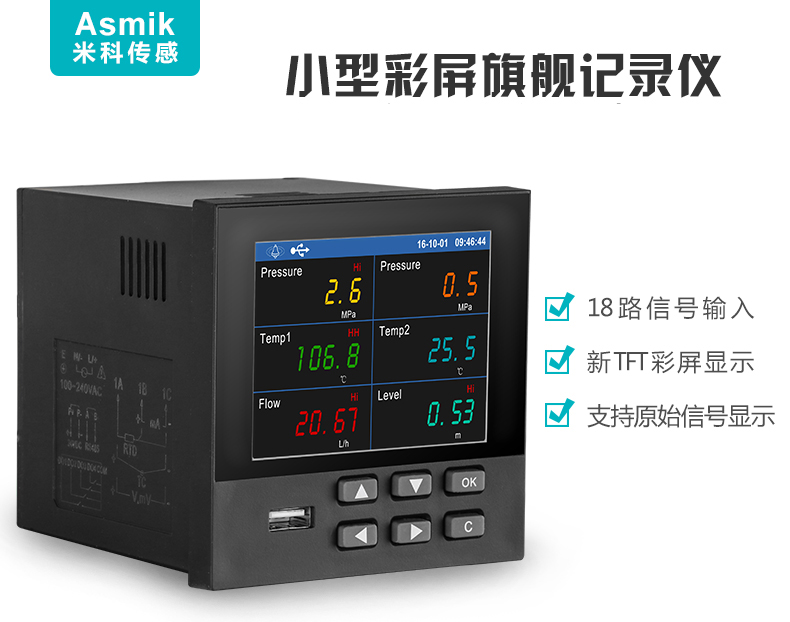

MIK-R9600無紙記錄儀集各種工業、民用場合中數據的測量、顯示、處理、運算、報警、記錄報表等多種功能于一身，具有18路模擬量信號輸入通道、4路繼電器報警輸出、150mA配電輸出(可接6路兩線制變送器或者2路四線制變送器)，1個RS-485通訊接口，并擁有1個USB數據轉存接口。

　　MIK-R9600無紙記錄儀內部采用高速、高性能32位cortex-M4微處理器。電路板經過“防腐、防潮、防塵”三防涂覆處理。高性能儀表電源有強大的抗干擾能力，能有效抑制外部諧波干擾，大大提高了整機的穩定性。

　　1.配流量計，實現測量和記錄現場的流量數據。

　　2.配壓力變送器，實現測量和記錄現場的壓力數據。

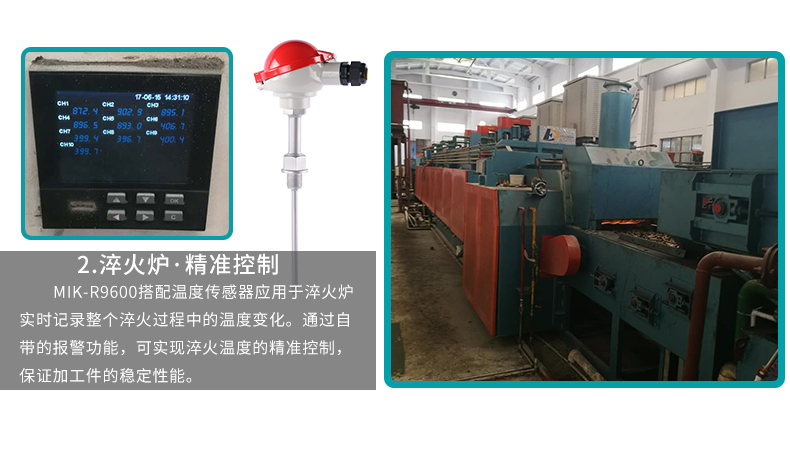

　　3.配溫度傳感器，實現測量和記錄現場的溫度數據。

　　4.配電量變送器，實現測量和記錄現場的電量數據。

　　5.配液位變送器，實現測量和記錄現場的液位數據。

　　6.配溫濕度變送器，實現測量和記錄現場的溫濕度數據。

96*96國際標準尺寸

創新橫式棒圖

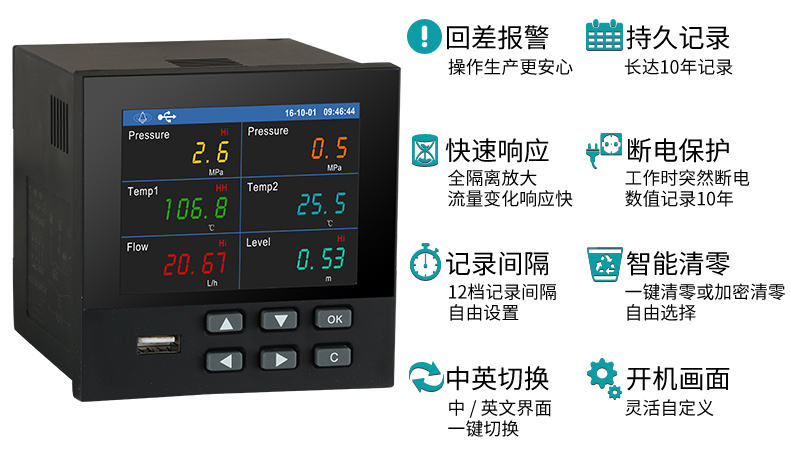

四種參數顯示方式

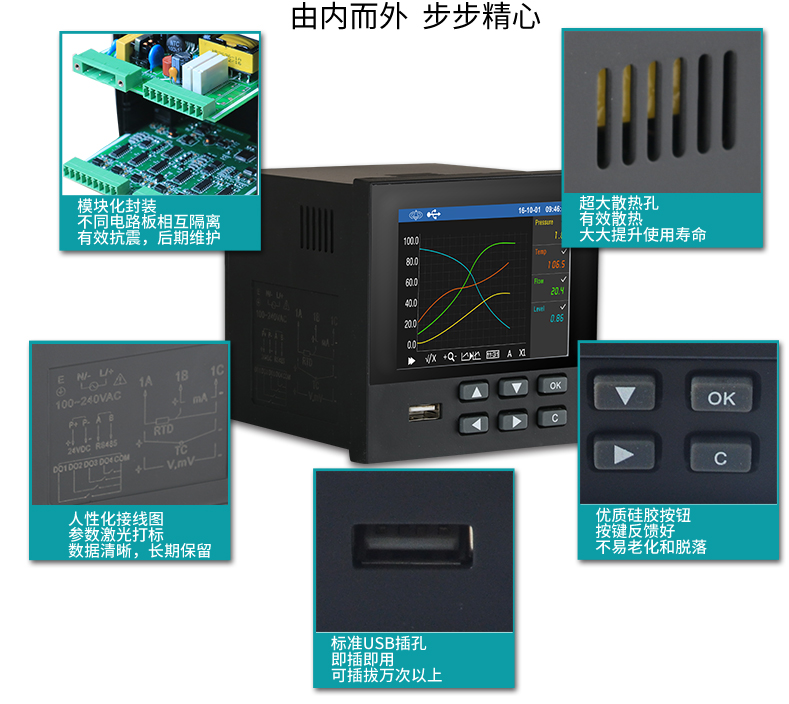

進口SMT貼片元器件

信號記錄、曲線分析、電腦監控、歷史查詢

智能低功耗(美國德州低功耗芯片，功耗減少60%)

智能抗干擾(智能濾波處理，有效消除干擾)

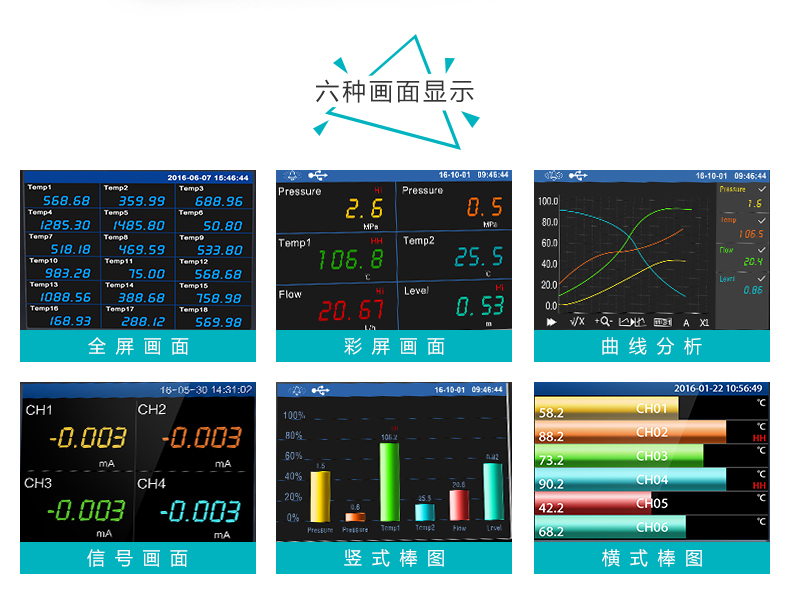

OLED彩色液晶顯示屏，畫面顯示更加絢麗美觀(六種畫面顯示如下)

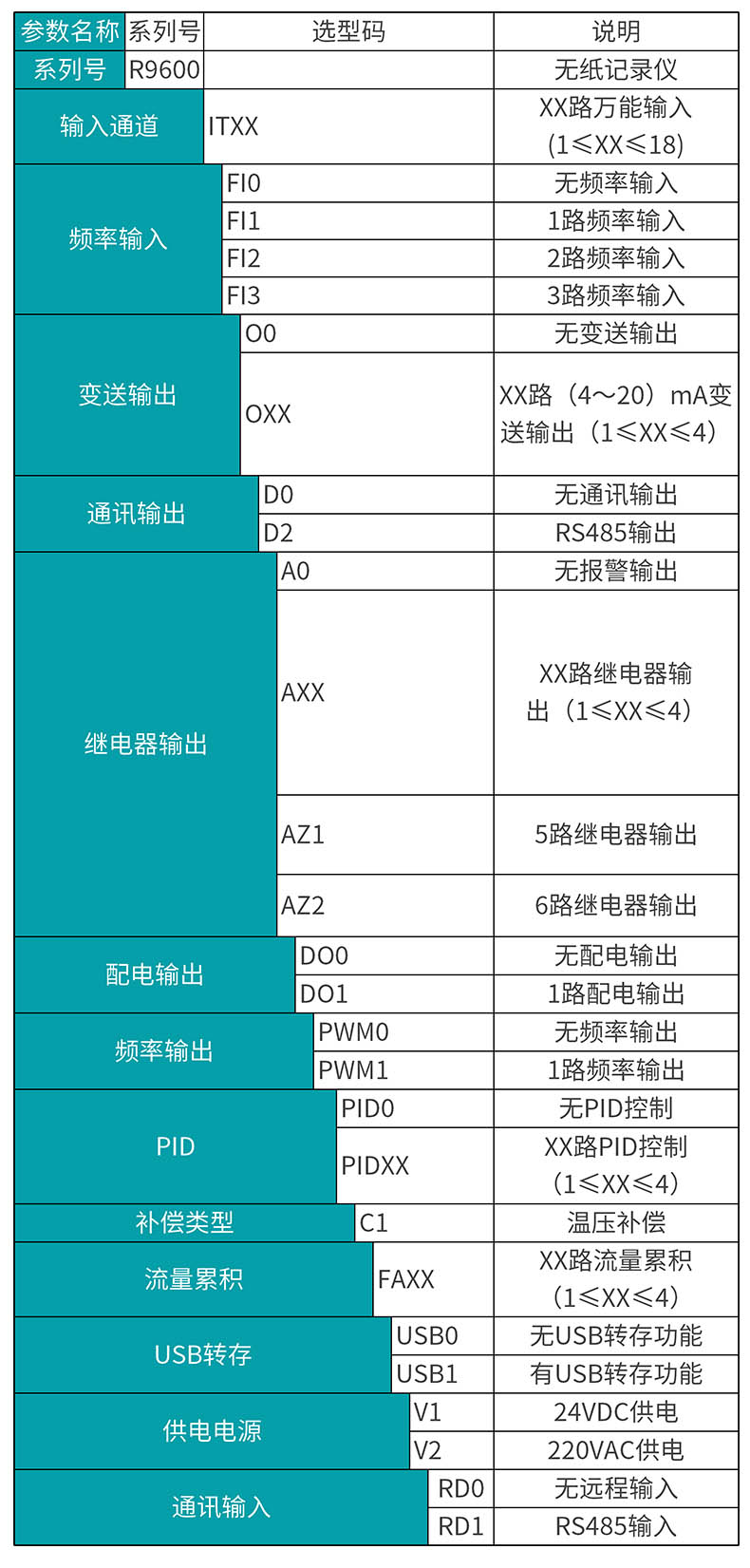

產品型號：MIK-R9600

顯示屏幕：3.5 英寸 TFT 真彩液晶顯示屏，分辨率 320*240，高清晰 LED背光。

通道數目：1-18路可選

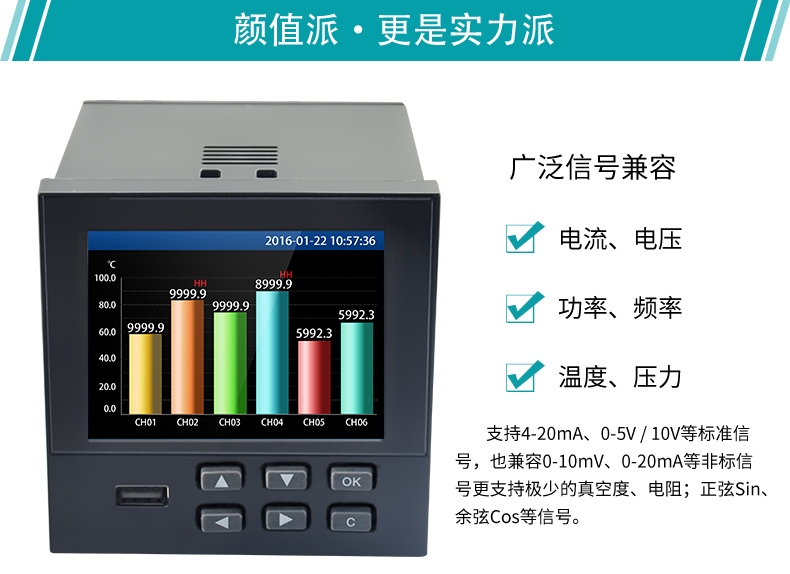

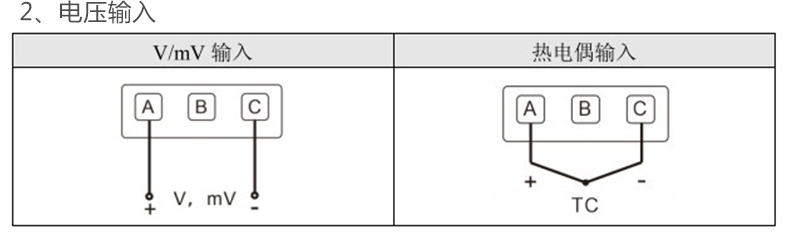

輸入信號：Ⅱ型標準信號：0-20mA、0-5V、0-10V、0-10mV、0-100mV

　　Ⅲ型標準信號：(4-20)mA、(1-5)V

　　熱電偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

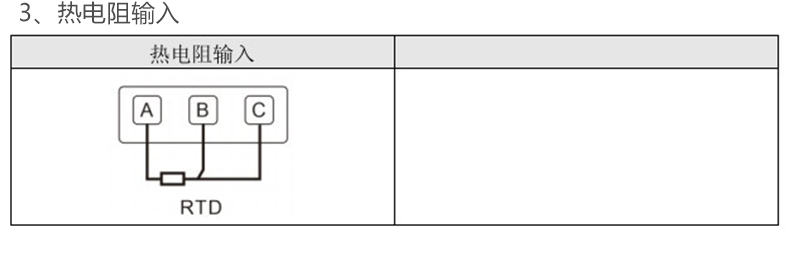

　　熱電阻：PT100、Cu50、Cu53、BA1、BA2

　　模擬信號：sin、cos、square、triangle

　　特殊定制：真空度、PT1000、頻率

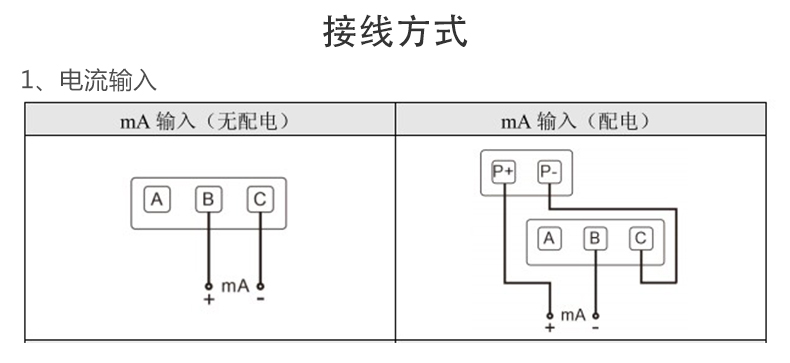

輸出功能： 配電輸出：150mA，24VDC

　　模擬量輸出：4-20mA(選配)

　　報警輸出：最多4通道，繼電器均為常開觸點，觸點容量 2A /250VAC(阻性負載)

精 度：±0.2%FS

輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ

隔 離：通道和地之間隔離電壓大于500VAC，漏電流10mA，1分鐘

看門狗：集成WATCHDOG芯片，保證主機長期安全可靠運行

實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月

掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失

通訊方式：RS-485和RS-232可選(但不能同時使用，其中RS-485串行總線與主機隔離)，可外接微型打印機

波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可選

采樣周期：1秒，即1秒對各通道采樣1次

記錄間隔：1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可設置

內部存儲：48M bytes Flash

存儲時間：3天-2年(具體時間根據記錄間隔和通道數來確定)，數據可存儲十年不丟失

供 電：(176~264)VAC，47~63Hz(可定制24VDC供電)

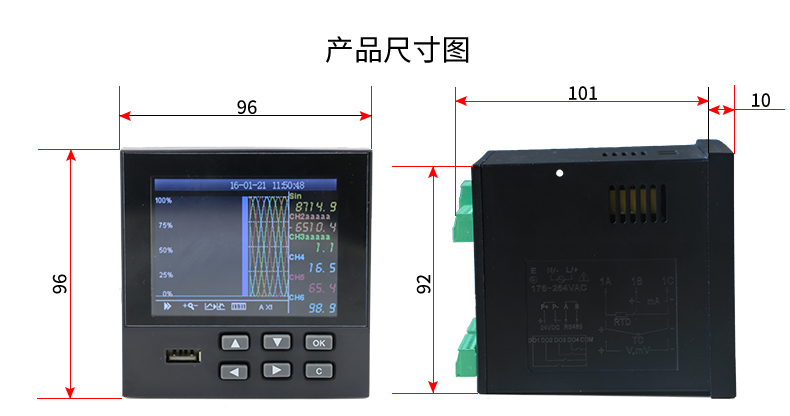

尺 寸：外形尺寸96mm*96mm*100mm;開孔尺寸92mm*92mm
